Prepoliuretà de poliuretà basat en MDI de dos components
Sota la duresa convencional, els productes TDI i MDI no tenen una gran diferència en l'índex de resistència, però tindran una millora evident en l'elasticitat i la resistència al desgast.
- Lliurament ràpid
- Garantia de qualitat
- Atenció al client 24/7

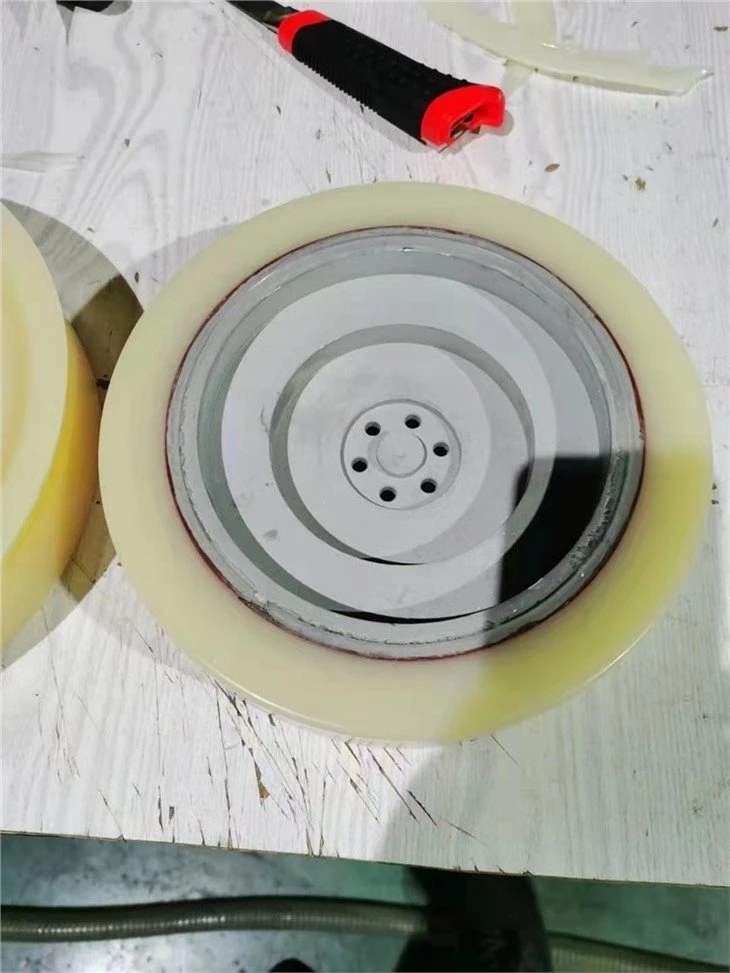

Introducció al producte
Característiques de les matèries primeres MDI
1. Sota la duresa convencional, els productes TDI i MDI no tenen una gran diferència en l'índex de resistència, però tindran una millora evident en l'elasticitat i la resistència al desgast.
Els productes MDI tindran una millor vida útil i una sensació de mà més suau.
Indicadors | Polièster TDI | MDI de polièster |
Duresa (shA) | 90 | 90 |
Resistència a la tracció (Mpa) | 51 | 48 |
Elongació (%) | 577 | 546 |
Resistència al trencament (KN/m) | 107 | 102 |
Rebot (%) | 30 | 40 |
Desgast (mm3) | 50 | 38 |
2. Velocitat de reacció ràpida
Amb un alt contingut de NCO i una intervenció del catalitzador, la velocitat de reacció de la matèria primera MDI és 1-2 vegades més ràpida que la de la matèria primera de la sèrie TDI.
3.Protecció del medi ambient
La pressió de vapor del MDI és molt inferior a la del TDI, i té olor aromàtica i poca toxicitat en el procés de producció, de manera que MDI és un nou material que satisfà les necessitats de protecció del medi ambient.
4.Baixa temperatura d'aplicació dels materials
A causa de l'alta activitat del MDI, la temperatura d'aplicació de les matèries primeres MDI és molt inferior a la de les matèries primeres de la sèrie TDI per evitar la degradació de les propietats físiques dels productes finals causada per l'autopolimerització de la matèria primera.
5. A causa de l'alta resistència i flexibilitat, els productes de la sèrie MDI són molt millors que els productes de la sèrie TDI en l'efecte d'aplicació de la placa de garbell. La millora de l'elasticitat és útil per millorar la resistència al desgast per impacte i l'efecte autonetejador dels productes.
Tipus | HJ2285M | HJ2290M | HJ2295M | HJ2385M | HJ2390M | HJ2395M |
Contingut NCO /% | 6.0±0.2 | 7.5±0.2 | 8.8±0.2 | 6.0±0.2 | 7.5±0.2 | 8.8±0.2 |
Aspecte a 20 ℃ | Tipus PTMEG, sòlid blanc | Tipus de polièster, sòlid blanc | ||||
Dosi d'1,4-BD (100 gPUP )/g | 6.2 | 7.7 | 9.1 | 6.2 | 7.7 | 9.1 |
Viscositat (85 ℃)/mPa·s | 1300-1500 | 900-1100 | 750-850 | 1300-1500 | 1100-1300 | 900-1100 |
Temperatura de mescla/℃ （PUP/1,4BD） | 85/40 | 85/40 | 80/40 | 85/40 | 85/40 | 80/40 |
Dosi d'addició de catalitzador (1000 gPUP)/g | Dosi d'addició de catalitzador (1000 gPUP)/g | |||||
Temps de gel/min | 8—10 | 5—7 | 4—6 | 8—10 | 5—7 | 4—6 |
Temps de vulcanització (100-110 ℃)/h | 24-48 | 24-48 | 24-48 | 24-48 | 24-48 | 24-48 |
Duresa (shore A) | 85±2 | 90±2 | 95±2 | 85±2 | 90±2 | 95±2 |
Resistència a la tracció/MPa | 34-39 | 37-42 | 43-48 | 42-47 | 48-53 | 52-57 |
100% Mòdul /MPa | 4—6 | 5—8 | 10—14 | 3—6 | 8—10 | 10—13 |
300% Mòdul/MPa | 10—15 | 13—18 | 20—30 | 8—14 | 16—20 | 20—24 |
Allargament al trencament/ % | 360-460 | 560-660 | 440-540 | 530-630 | 580-680 | 480-580 |
Resistència a la llàgrima (KN/m) | 60-70 | 95-105 | 105-115 | 75-85 | 105-115 | 115-125 |
Rebot/% | 48-50 | 46-48 | 45-47 | 45-47 | 42-45 | 40-43 |
Gravetat específica (25 ℃) (g/cm).3） | 1.11 | 1.11 | 1.12 | 1.23 | 1.23 | 1.24 |
DIN Pèrdua per abrasió /mm³ | ≤38 | ≤35 | ≤32 | ≤38 | ≤38 | ≤36 |
Etiquetes populars: prepoliuretà de poliuretà basat en mdi de dos components, Xina, fabricants, fàbrica, compra
